线缆冗余是为了应对EtherCAT系统通讯线缆断开的补救措施。通常在两个方向操作的环形拓扑结构就要用到线缆冗余。若是环线在一些点中断，依然能够达到两个分支。

描述

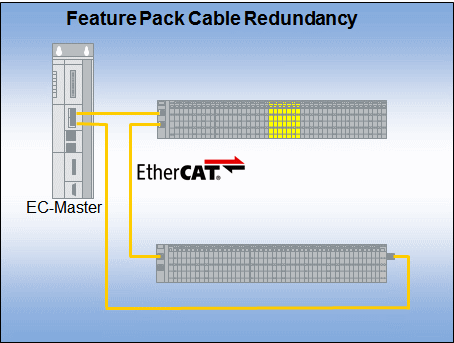

在EtherCAT主站节造系统的关环结构中使用第二个网络端口。周期性和非周期性的帧同时通过这两个端口，并运送至系统中。
在没有任何以障的情况下，所有的EtherCAT从站都要从发送方向（也称为处置方向）衔接到重要端口。这意味着他们被处置过了，由于EtherCAT从站节造器（ESC）仅在发送方向上通过。
在没有任何以障的情况下，所有EtherCAT从站都从相反的方向衔接至辅助端口，因而“冗余度”数据包中的数据不会扭转。

通常情况下，EtherCAT。ㄆ诩浠虮唤ɑ诟模┐涞搅硪欢丝，并由EtherCAT主站进行查抄。若是一个线缆断开，则在断开的线缆两端的帧将别离被处置。因而这两个帧均只蕴含输入数据的一部门。主站必须将它们结合起来，并通过所有输入数据整合成一个帧。增长这两个帧的工作计数器来查抄其有效性。从重要端口还是从冗余端口衔接到EtherCAT从站并不沉要。沉要的是EtherCAT主站必须思考到一端的帧迷失和其他帧的返回。为了找到匹配的帧我们能够象征这些帧或使用适当的机造。

线缆冗余是一种单一容错的机造，即若是线缆在某一处产生中断，依然能够与各个从站维持数据的传输。当通讯复原时重要的通讯方向也会复原。若是不止一个处所产生通讯中断，所有的衔接必须在产生另一个谬误之前复原。

职能

若是线缆断开，所有类型的EtherCAT通讯（过程数据和邮箱和谈）依然能够维持畅达。

能够应对以下情况：

?正常运行

?当两个从站间的线缆断开时维持系统正常运行

?当重要端口和第一个从站之间线缆断开时维持系统正常运行

?当次要端口和最后一个从站之间线缆断开时维持系统正常运行

?当线缆固按时维持系统正常运行

?当线缆中断时启动或终场（状态变动）

?当线缆中断时调整自动增量地址

?当线缆中断时帧会迷失（没有接管相匹配的。
