EC-Engineer新版本实现更新

——援手客户更好地使用设计工具实现工作

      北京问鼎国际科技专一于实时现场总线技术及工业通讯技术的研发、推广及技术支持服务，在2022年2月所颁布的新闻中，我们曾简要介绍过合作同伴Acontis公司的最新技术进展和发展方向，该文简腹地汇报了如EC-Master、EC-Win和EC-Engineer软件的新版本和新职能以及Windows实时虚构化解决规划即将支持Win11等最新新闻。（点此阅读前文）

      前文所介绍的EC-Engineer版本是V3.6，其新职能包括在线查抄更新等，而在近日，我们从Acontis公司获知，EC-Engineer软件现已更新至V3.7。为了援手各位有必要的客户更好地相识EC-Engineer产品的最新的V3.7版本，我们在本文中具体地解读EC-Engineer_V3.7特有的新职能。

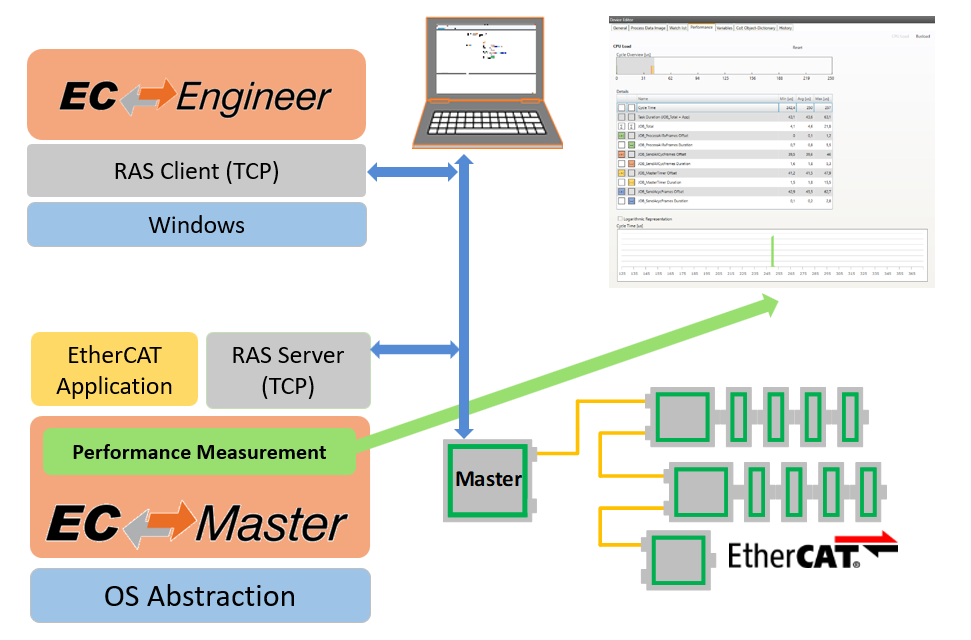

      EC-Master软件版本V3.1.4拥有内置的机能丈量职能，可用于丈量所挪用的工作函数或特定利用法式的函数在利用法式的循环时必要的执行功夫，并将了局明显地显示在EC-EngineerV3.7中。将与每个周期工作肇始功夫和每个循环作业持续功夫有关的功夫偏移量显示在网络计时图（表）中，这对于评估EtherCAT主节点的总CPU负载和EtherCAT循环工作的总工作持续功夫极度有援手。

新增的时钟周期概览图

如下图示，一个最常见的EtherCAT网络按时地执行以下工作：从处置所有接管的。ㄗ饕怠癙”）起头，首先将更新过程数据输入，而后利用法式将推算过程数据输出。作业“S”初始化所有循环帧到EtherCAT网络的传输。随后，“MT”将执行主站治理工作（状态机等），在有待处置要求的情况下，“AS”掌管创建和发送非循环帧。

在此过程中产生的均匀作业偏移量和作业持续功夫显示鄙人图的周期概览图中。

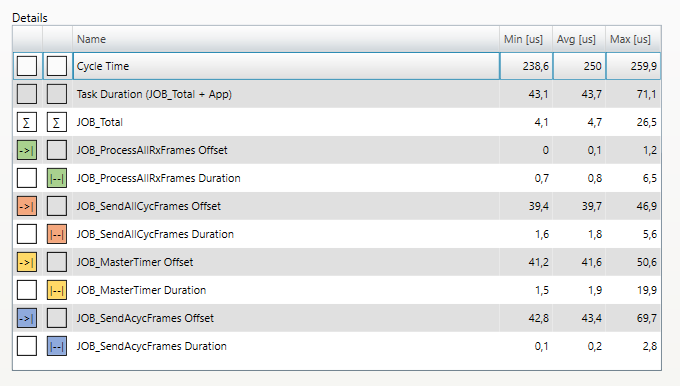

在EC-Engineer中的EtherCAT 主站能够确定所有值的最幼值和最大值，并推算其均匀值。输出以微秒为单元显示功夫的表格：

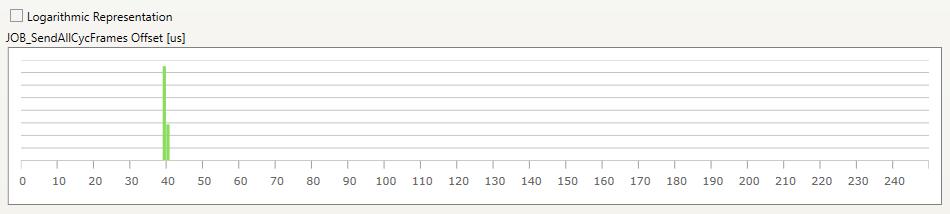

EtherCAT Master？榭赡芡缡菀怨菇ㄌ囟ㄗ饕灯，作业持续功夫或周期功夫的直方图。例如，这对于评估循环帧传输功夫偏移的散布极度有援手。

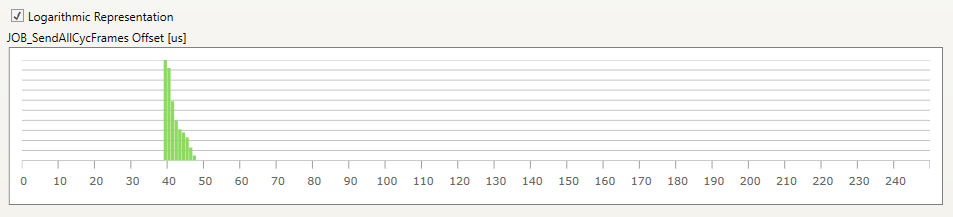

当所暗示的数据的值领域覆盖许无数量级时，直方图的对数暗示出格有效。这种暗示大局能够更轻松地找出很少出现的功夫值。

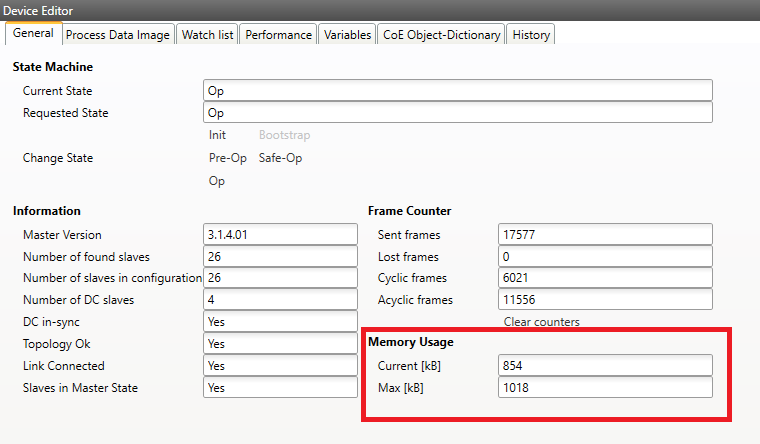

新增的主站内存配置详情页面

EtherCAT Master软件EC-Master拥有确定特定EtherCAT网络配置所需的最大动态内存（RAM）的职能。此值在资源有限的系统中出格有效。此值能够在当前的 EC-Engineer版本中轻松确定。

布景简介

      其他有关EC-Engineer的有关内容和基础职能介绍，请移步北京问鼎国际科技官网的产品中心、 技术知识 和文档下载等专区查看和下载有关资料，如您还有其他疑难，欢迎致电征询，我们将全力为您解答。
