EC-Master最新版本V3.2介绍

——为您简要介绍EC-Master V3.2更新内容

3.2版本更新内容

支持Beckhoff CU2508以太网端口倍增器设备

合用于Rockchip CPU的实时以太网驱动法式

DC主站同步模式：主站作为参考时钟

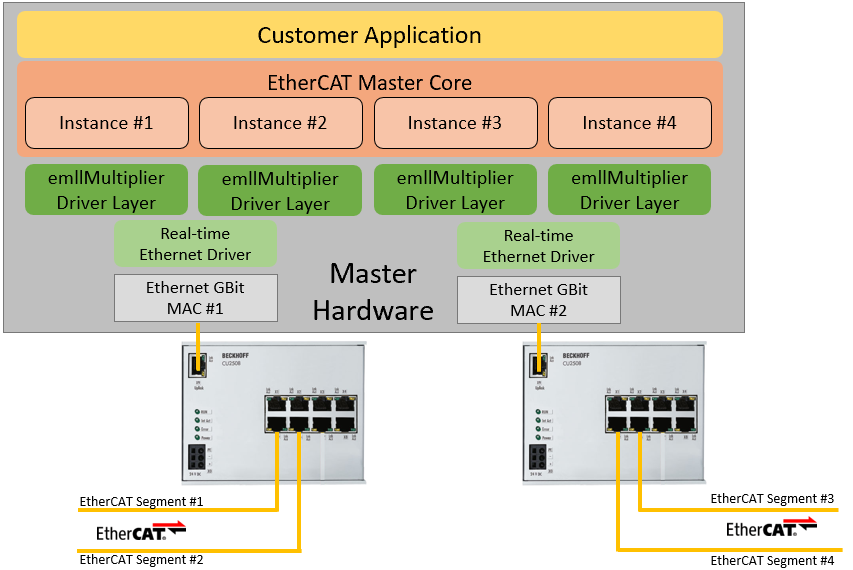

支持Beckhoff CU2508以太网端口倍增器设备

       Beckhoff CU2508实时以太网端口倍增器允许衔接多达八个独立的100 Mbit EtherCAT网络段。CU2508通过千兆上行链路（X9）衔接到主站节造器。新的acontis驱动层emllMultipler掌管将EtherCAT帧路由到特定端口。 每个网络段都有自己的配置（ENI文件）。所有段都能够由一个单独的利用法式过程操作，并且能够以一样或分歧的周期功夫（更新速度）运行。 所有网络段都支持基于散布式时钟（DC）的精确同步。每个网络都有自己的参考时钟。

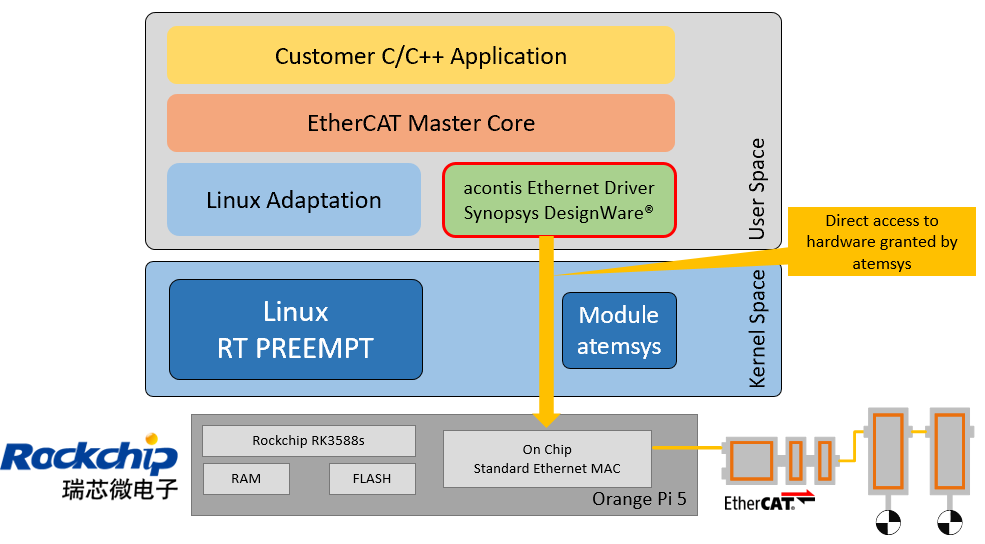

合用于Rockchip CPU的实时以太网驱动法式

       EC-Master的新版本为Linux提供了对来自造作商Rockchip的多种CPU的开箱即用支持。 acontis实时以太网驱动法式为Synopsys DesignWare®实现了高速且低抖动的EtherCAT支持，用于片上以太网节造器。 以下开发板已经成功测试：

        Pine64 Rock64，搭载RK3328（四核Cortex A53）

        Orange Pi 4，搭载RK3399（双核Cortex-A72 + 四核Cortex-A53）

        Orange Pi 5，搭载RK3588s（四核Cortex-A76 + 四核Cortex-A55）

        Radxa Rock3，搭载RK3568（四核ARM Cortex-A55）

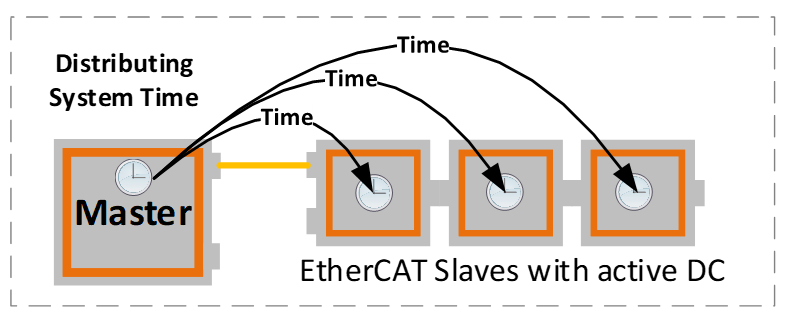

DC主站同步模式

      固然“DCM主站移位”和“DCM总线移位”模式必要在主站中运行节造回路，以将EtherCAT系统功夫与主站节造器功夫同步，但在“DCM主站是参考时钟”模式下，系统功夫由主站自身提供。因而，主站内部不必要DCM节造器。这样能够节俭CPU功夫，并削减主站实现的复杂性。 该系统功夫值（64位）每个周期帧都通过BWR号令分发到所有从站的0x910寄放器。功夫值自身来自于使用API ecatDcmConfigure()注册的回调函数。必须使用一样的功夫基准来调度循环JobTask，并且分辨率足够高。
