  Movicon.NExT是EMERSON基于创新性和最新技术的新一代SCADA / HMI平台，它基于.NET框架，支持全新的WPF图形渲染引擎，使用了高质量的XAML矢量图形，并提供了支持动态3D图形的新一代图形库
。它集成基于HTML5的Web客户端技术和合用于Android和iOS的APP
。

  Movicon.NExT使用最新的数据库和云技术以及IoT技术来网络和颁布数据，并使用OPC UA尺度来确Ｊ⒖院涂衫┐笮
。 它同时提供基于OPC UA信息模型数据的客户端-服务器系统网络架构
。Movicon.NExT能使用分歧的通讯驱动实现与表围的高效实时的通讯，它不只支持常见的通用驱动，还蕴含自动化驱动包，楼宇驱动包和物联网和谈等多种类型驱动和谈
。对于非通用驱动，Movicon.NExT 提供驱动开发SDK，您能够凭据相应的驱动规范，方便，矫捷的开发自界说驱动法式
。

Codesys PLC端有关设置

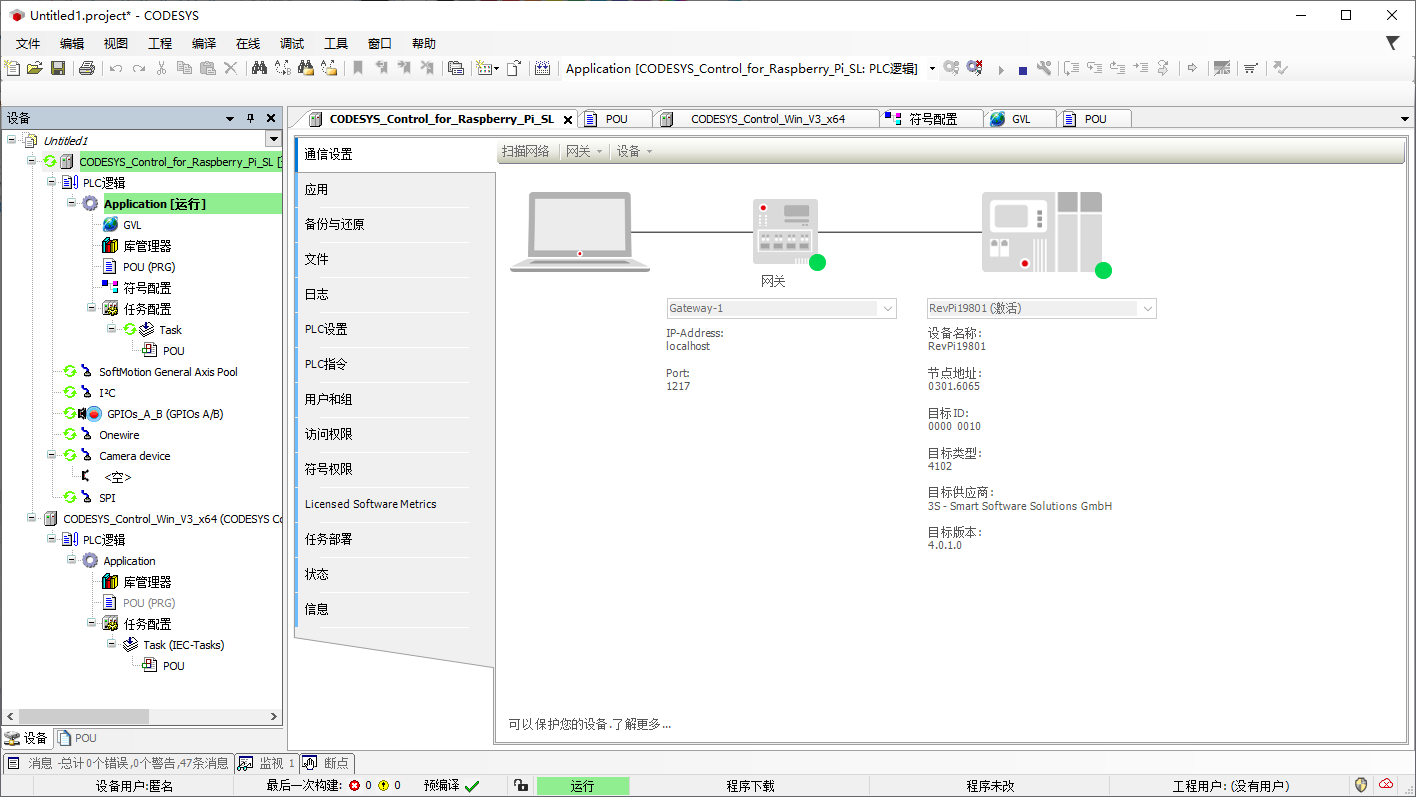

(1) 设置PLC的IP地址

若是Codesys Gateway与Connext运行在统一PC下，IP地址为localhost
。若是Codesys Gateway与Connext运行在分歧PC上，取Codesys Gateway地址为准
。

(2) 确认Codesys Gateway运行状态
。

在Windows右下角确认Gateway已在后盾运行

(3) 盛开接见级此外权限

以下图工程事俘为例：

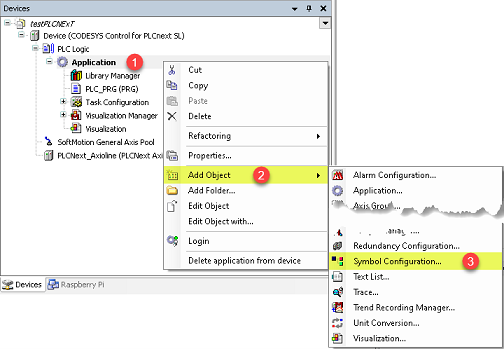

1.在Application上单击右键

2.选择Add Object

3.选择增长“Symbol Configuration…”

4.在增长符号配置界面，点击Add
。

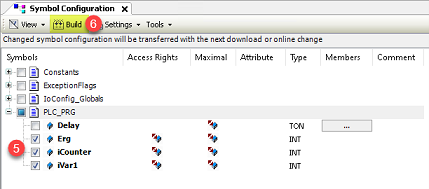

5.在符号配置窗口，选择必要展示的变量
。

6.在Build上，点击沉新编译天生符号配置
。

Connext驱动增长---Codesys

依照下面步骤创建一个新工程

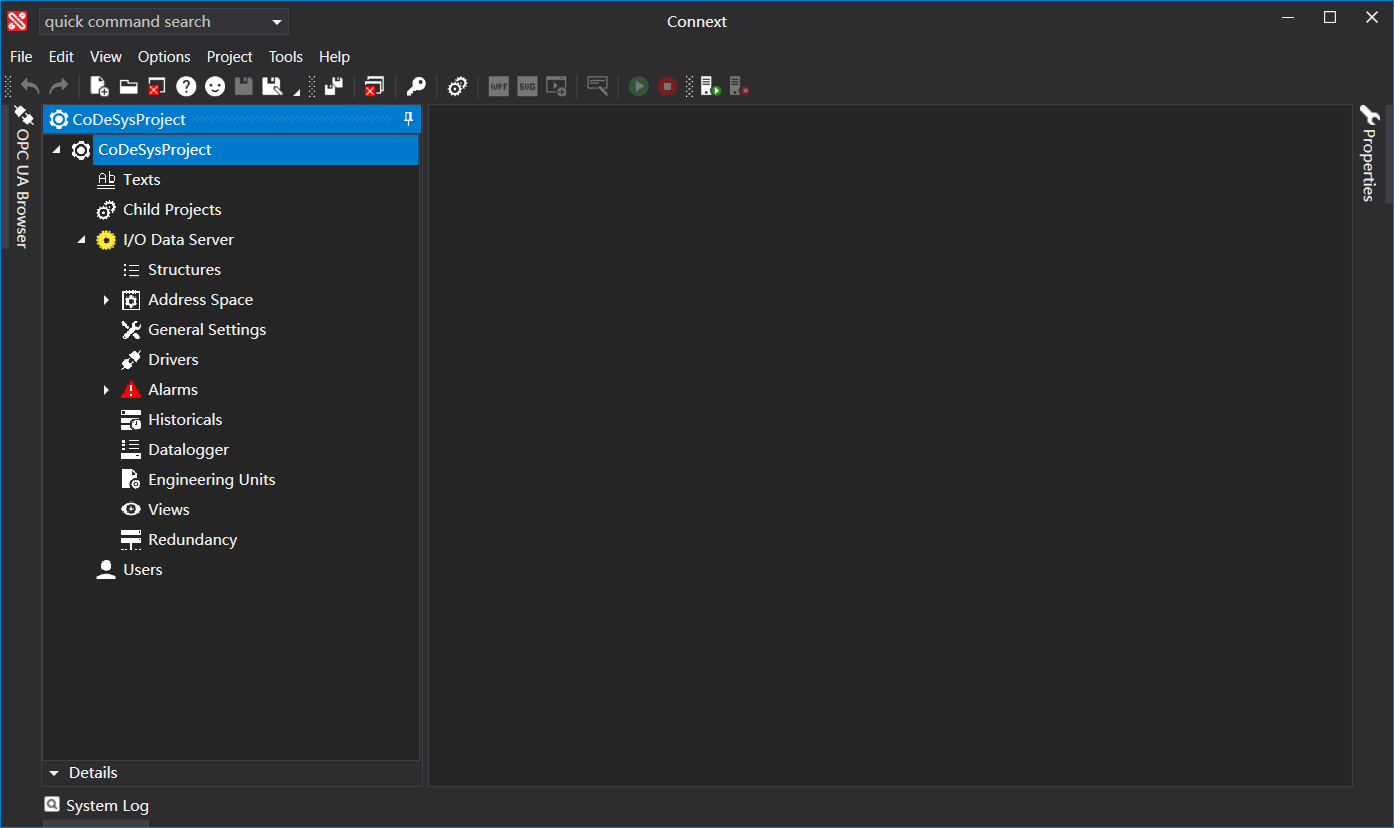

(1) 点击左侧系统树 IO Data Server, 进入驱动界面

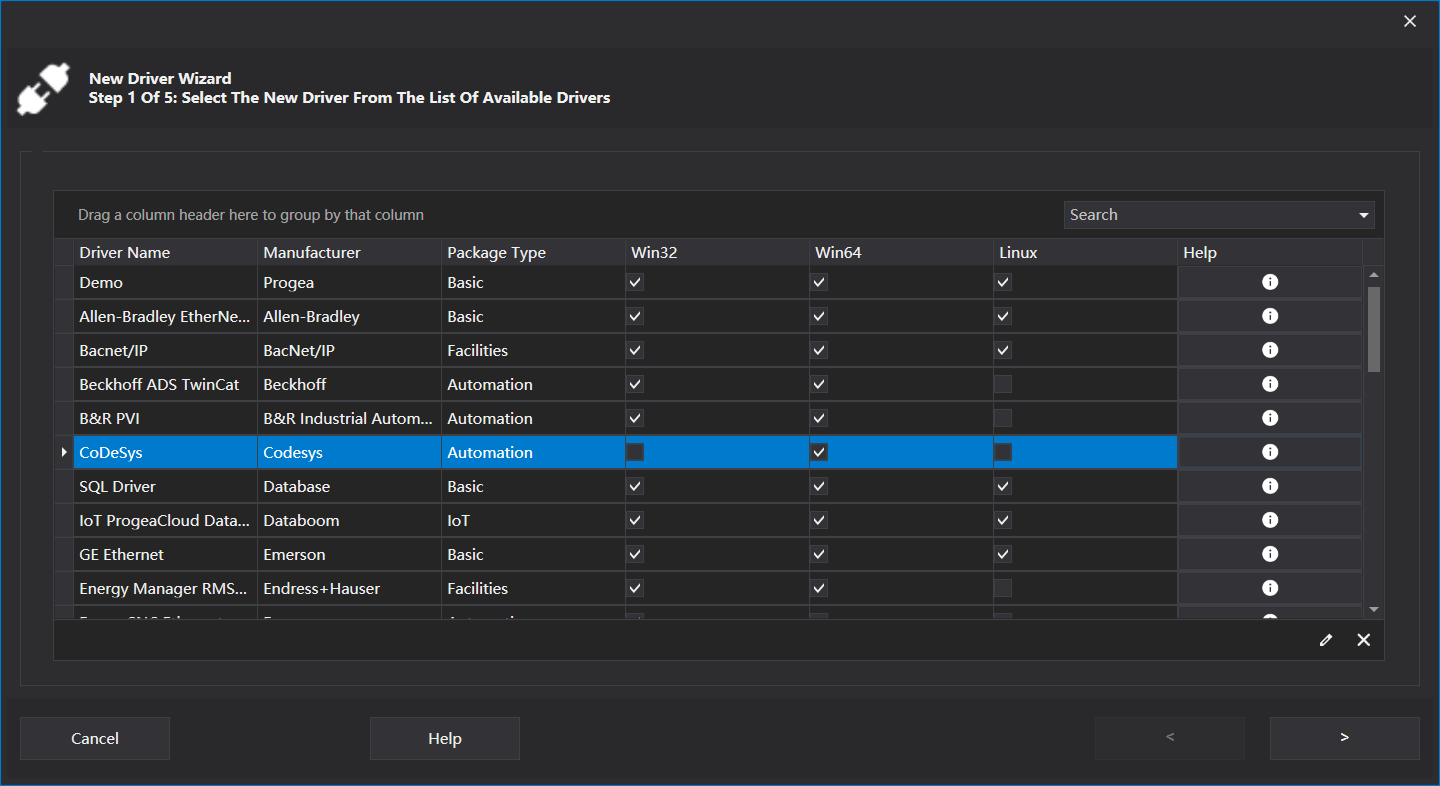

(2) 增长Codesys驱动

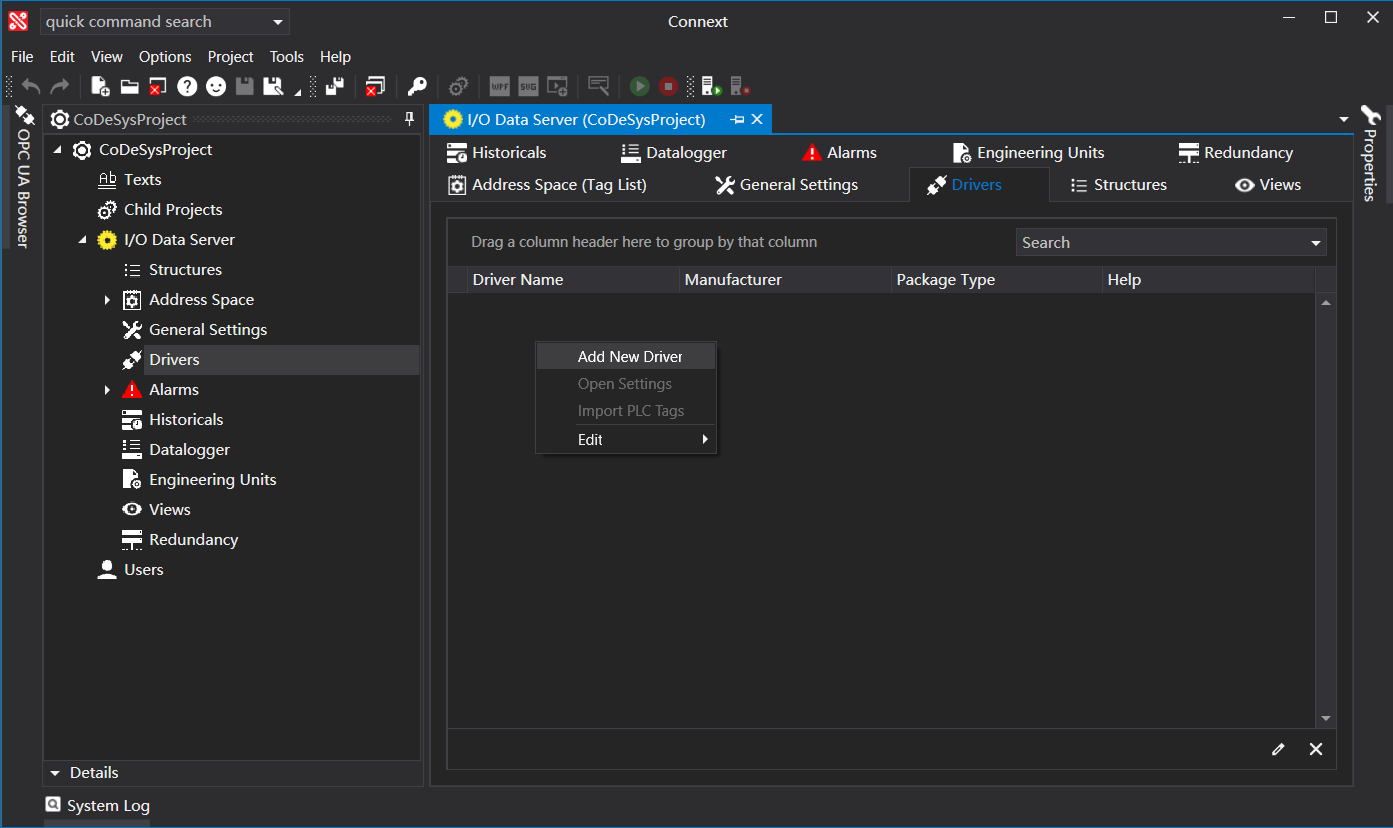

在驱动界面下右键单击，增长新驱动

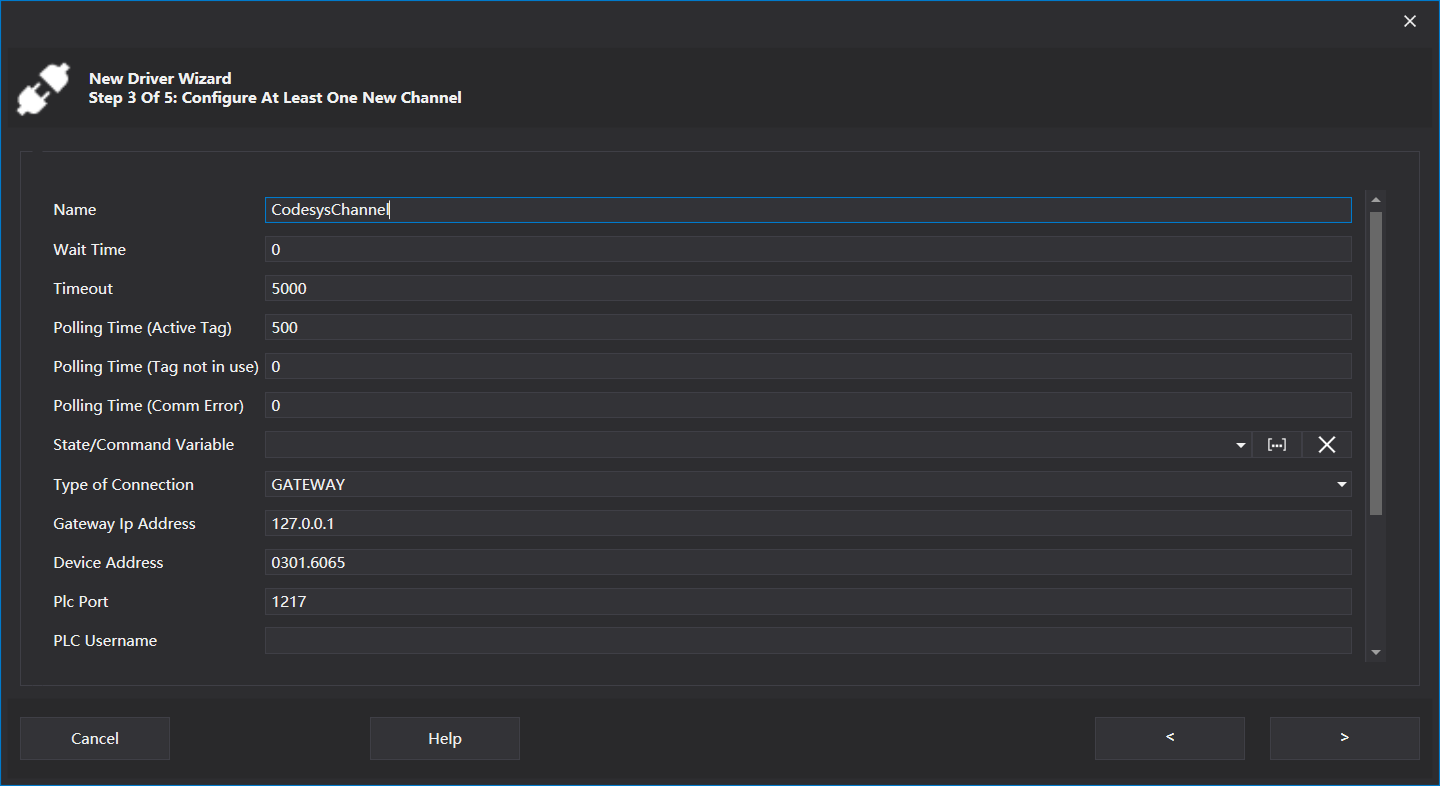

Codesys以太网驱动配置

设置PLC的IP地址（127.0.0.1）、端标语（端标语默认）、设备地址与Codesys界面上指标ID一样
。

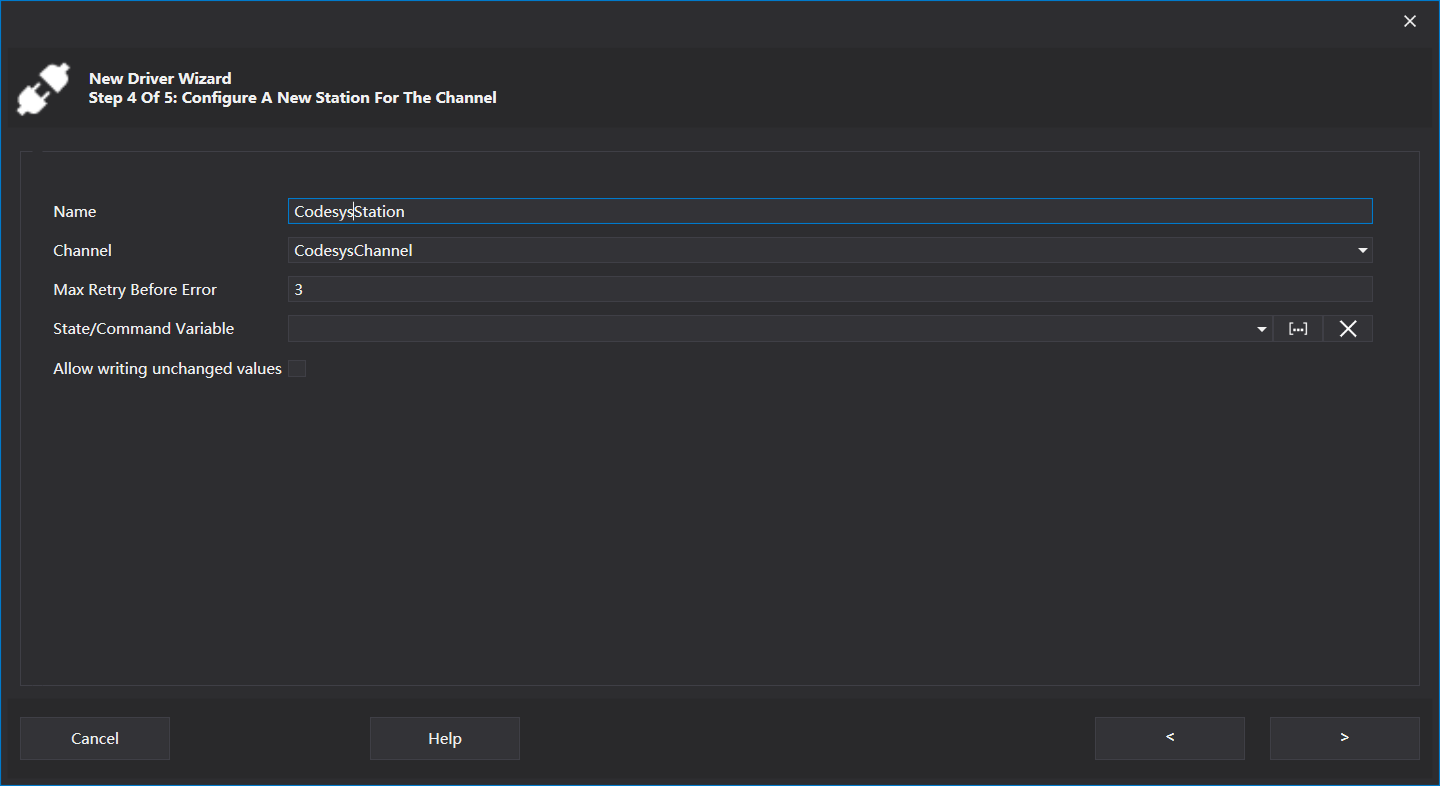

Station不须任何设置

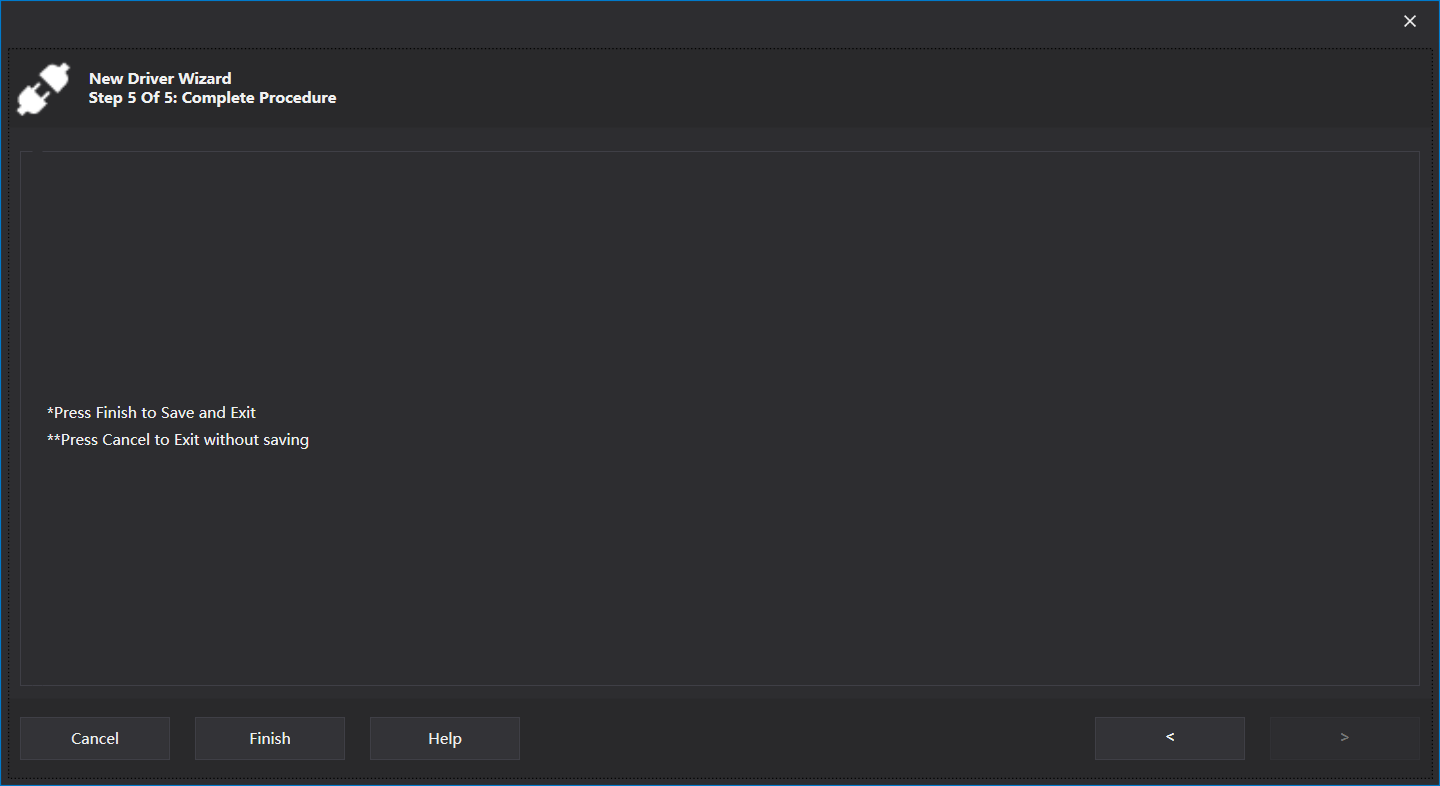

实现后，点击Finish

成立标签及验证通讯

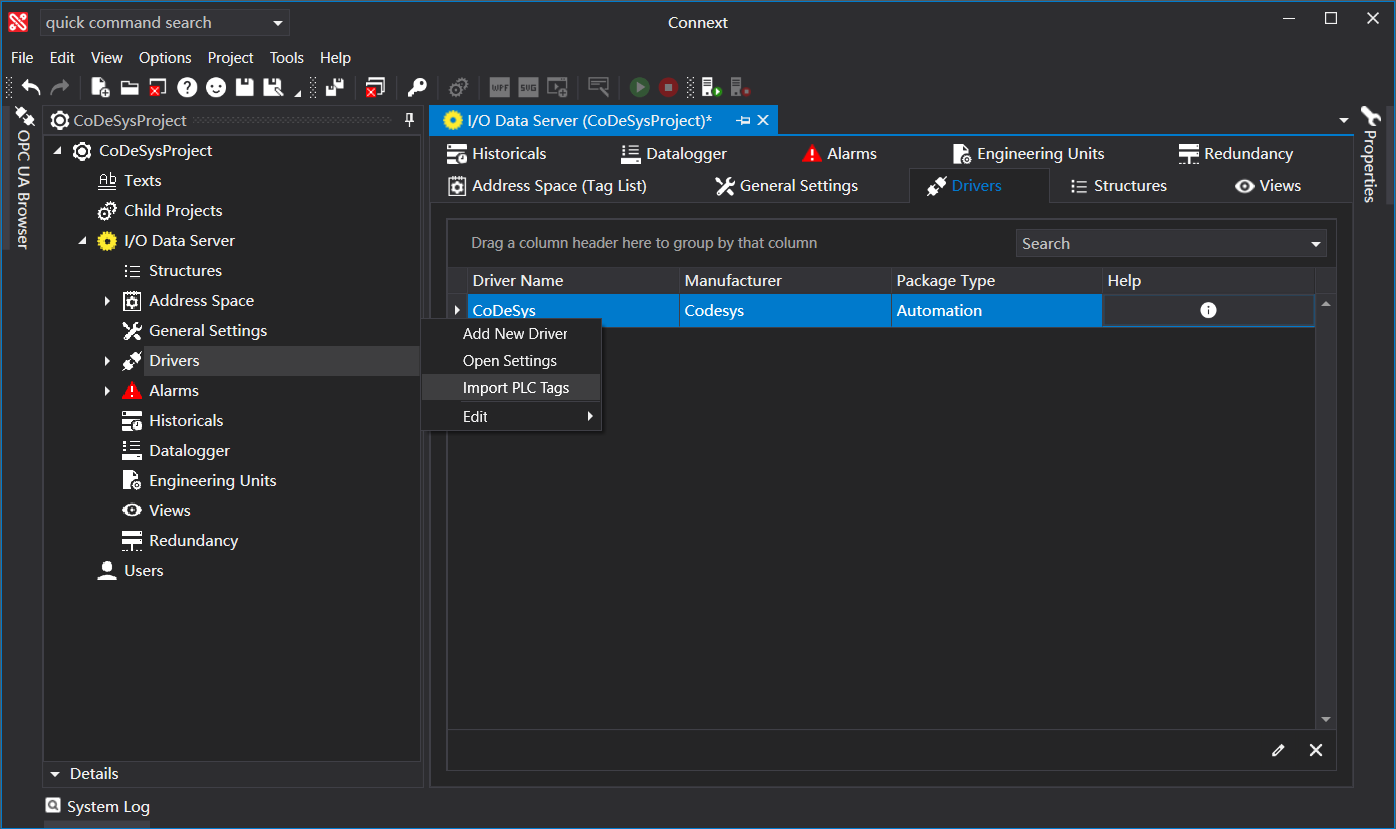

在驱动窗口对应驱动下，单击右键导入PLC标签

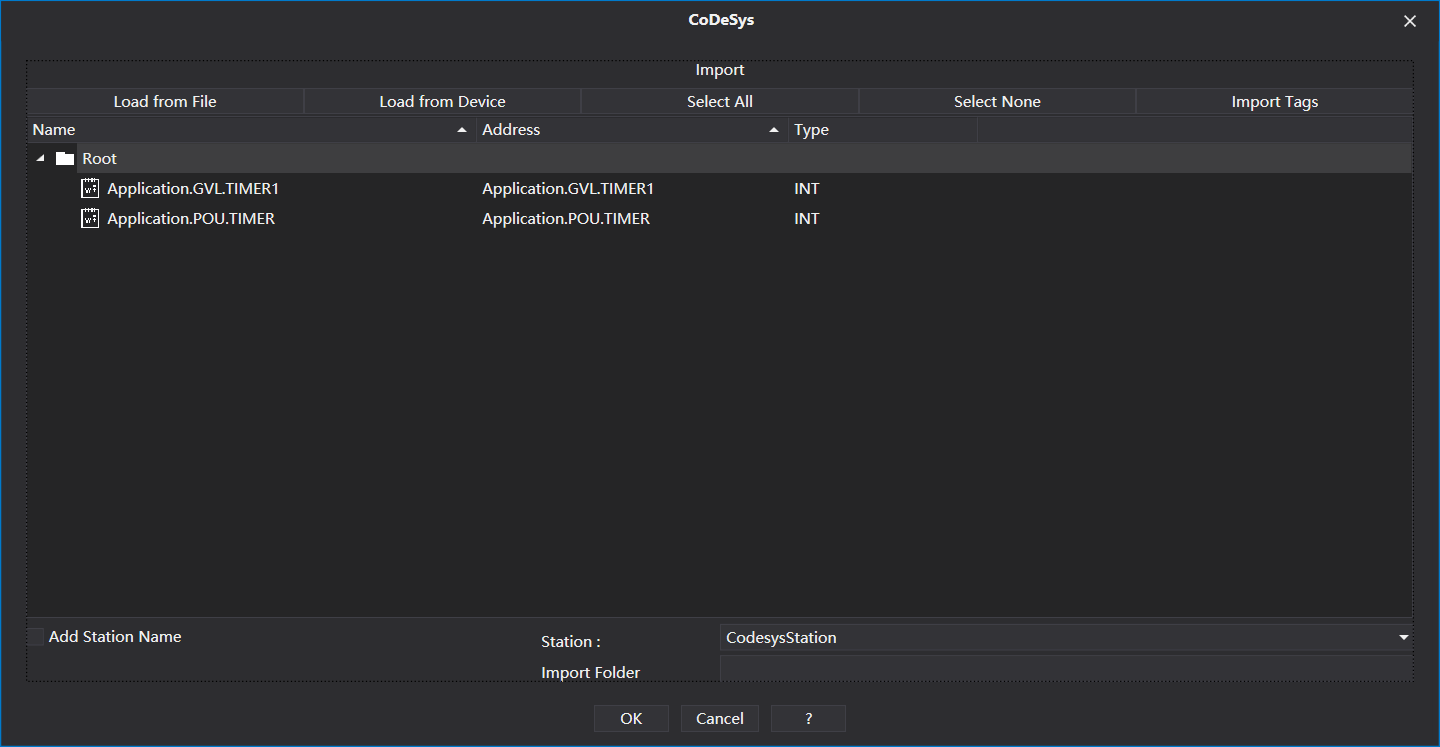

若是Channel和station配置正确，能够导入之前配置的PLC符号，点击Select all选择全数标签，点击OK确认
。

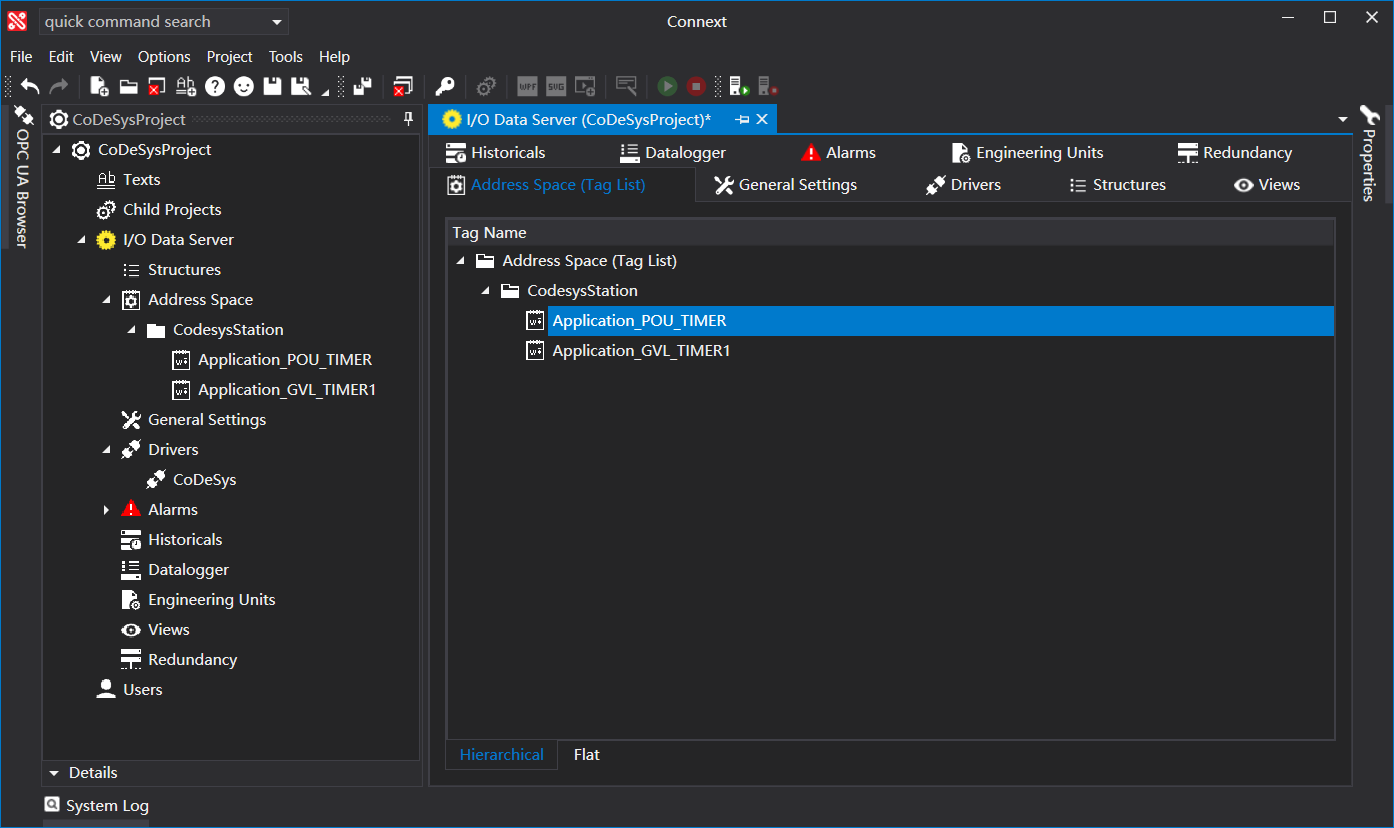

增长成功后，能够在标签窗口查抄到对应的导入标签
。

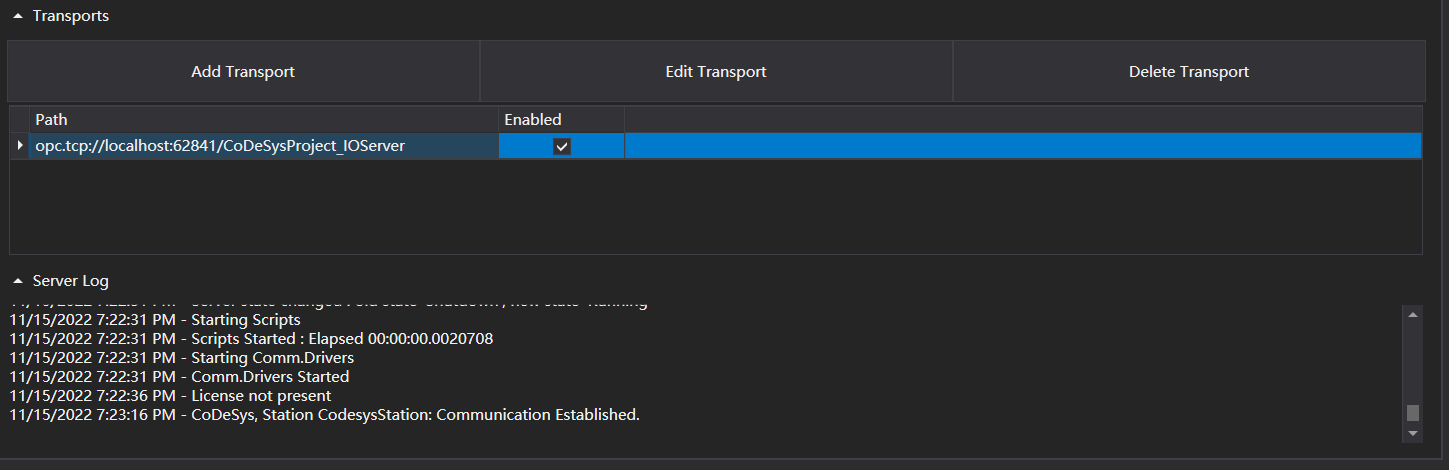

运行驱动，显示通讯状态Good

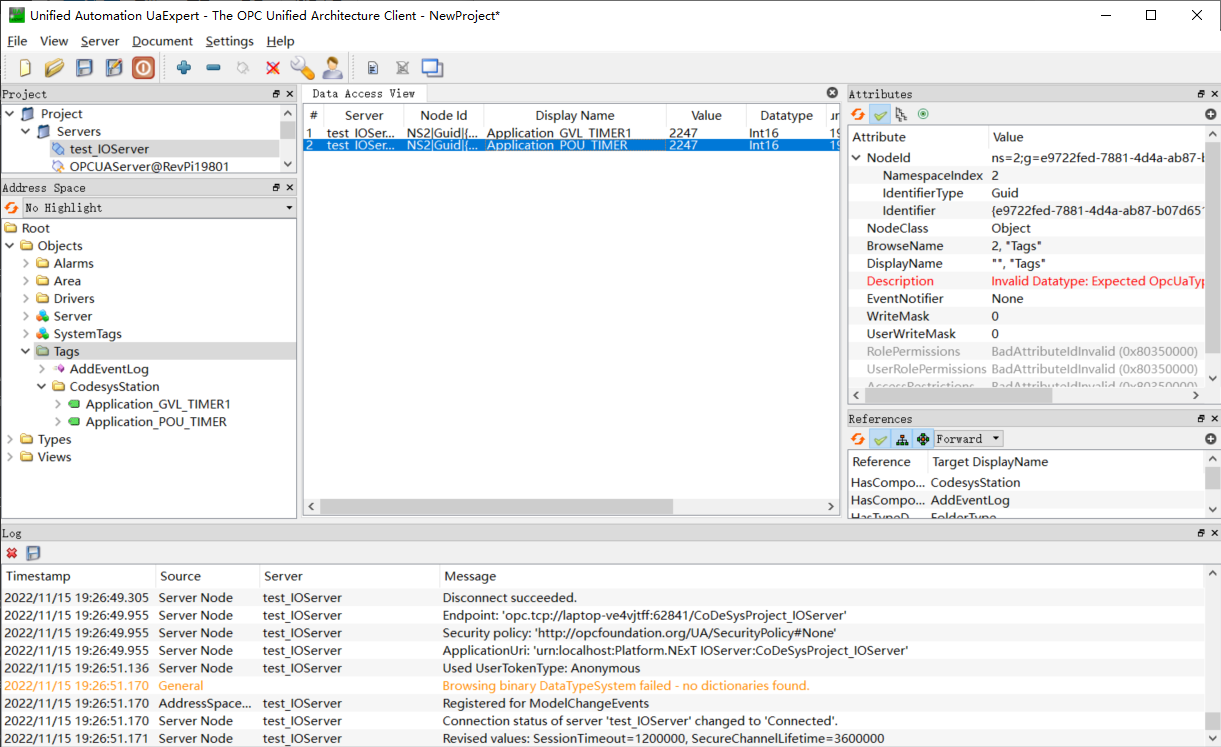

通过UaExpert衔接Connext，查抄了局与Connext和Codesys数据一致
。

至此，Codesys驱动衔接实现！
