IXXAT CAN 接口在Windows环境下装置

IXXAT CAN板卡系列的驱动通用于各个型号的CAN板卡，且分歧的操作系统对应分歧的驱动。以Windows下的驱动为例，其装置步骤如下：

IXXAT CAN板卡Windows名为VCI，只必要几个单一的步骤就能够成功装置。

VCI驱动能够通过IXXAT官网获取最新版本的驱动，https://www.ixxat.com/zh/technical-support/support/support-can-interfaces

下载最新版本的驱动后，解压，运行Ixxat VCI Setup xxx.exe。

按步骤进行下一步操作，装置过程中能够选择想要装置的SDK、工具和驱动。

点击Install起头装置，装置实现后请沉新启动PC。

若是在沉启之后依然不成能找到设备，请在设备治理器中，其他设备处找到相应设备、更新驱动法式、自动更新驱动法式建复问题，最终成效如下。

IXXAT CAN 接口在Windows环境下测试

装置实现后，我们启动canAnalyser3 Mini。

我们以CAN-IB120为例，将CAN接口的CAN1接口与CAN2接口相连。把稳：CAN-IB120不含终端电阻，必要在两侧加终端电阻保障正常的通讯。

双击CAN-1，开启CAN接口的CAN1接口，点击上方的启动。再次启动canAnalyser3 Mini，这一次双击CAN-2，开启CAN接口的CAN2接口。

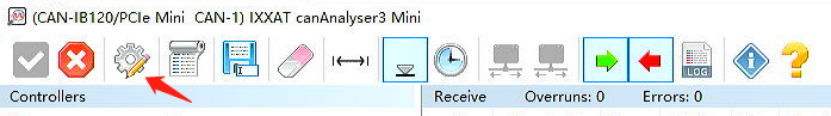

点击齿轮图标，打开CAN接口的设置，重要用于调整波特率、数据体式等。若是您的设备支持更多职能，如低速CAN、LIN、CAN FD等，也必要在这里进行设置。

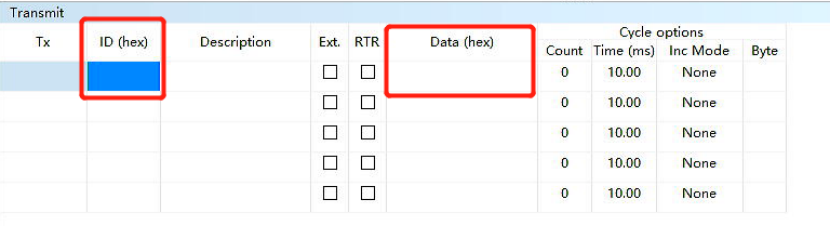

在窗口Transmit处填入数据。ID处填入CAN-ID、Data处填入数据、Cycle options处设置周期发送的参数。

点击Tx下方的圆圈，将会发送一次所对应的数据帧，如下图所示，查抄CAN-2处的Receive窗口是否收到与CAN-1处的Receive窗口处同样的数据。

批改Cycle options下的数据，Count暗示发送的数量；Time暗示发送数据的距离，单元ms；Inc Mode能够设置递增的模式：None暗示不递增、Identifier暗示ID递增、Byte和Word暗示数据递增；Byte暗示递增偏移的位。

设置实现后，点击上方黄色的按钮，将会依照Cycle options下的参数进行周期发送，如下图。

该工具支持将抓取的数据包保留为CSV体式文件，便于客户后续的分析和纪录。点击保留按钮，选择必要保留的蹊径，沉定名后保留即可。

 以上就是 IXXAT CAN 接口在Windows环境下装置及测试案例 若是想要获取更多 IXXAT CAN 接口更多的使用步骤 请关注我们后续文章的颁布 。
